MicroPython esp32驱动st7789屏幕显示中文

效果

20240721150254484-image



接线

ST7789 引脚 ESP32 引脚
VCC 3.3V
GND GND
SCL (SCK) GPIO 18
SDA (MOSI) GPIO 23
RES (RESET) GPIO 15
DC GPIO 2
CS GPIO 5
BLK (背光) 5V,3v3的对面

接线说明

  • VCC: 连接到ESP32的3.3V电源引脚,为显示屏提供电力。
  • GND: 连接到ESP32的地(GND)引脚。
  • SCL (SCK): 连接到ESP32的GPIO 18引脚,这个引脚用于SPI时钟信号。
  • SDA (MOSI): 连接到ESP32的GPIO 23引脚,这个引脚用于SPI数据传输(主输出从输入)。
  • RES (RESET): 连接到ESP32的GPIO 15引脚,这个引脚用于重置显示屏。
  • DC: 连接到ESP32的GPIO 2引脚,这个引脚用于命令/数据切换。
  • CS: 连接到ESP32的GPIO 5引脚,这个引脚用于SPI片选信号。
  • BLK (背光): 连接到ESP32的3.3V电源引脚,使背光常亮。如果需要控制背光,可以将其连接到GPIO引脚并通过代码控制。

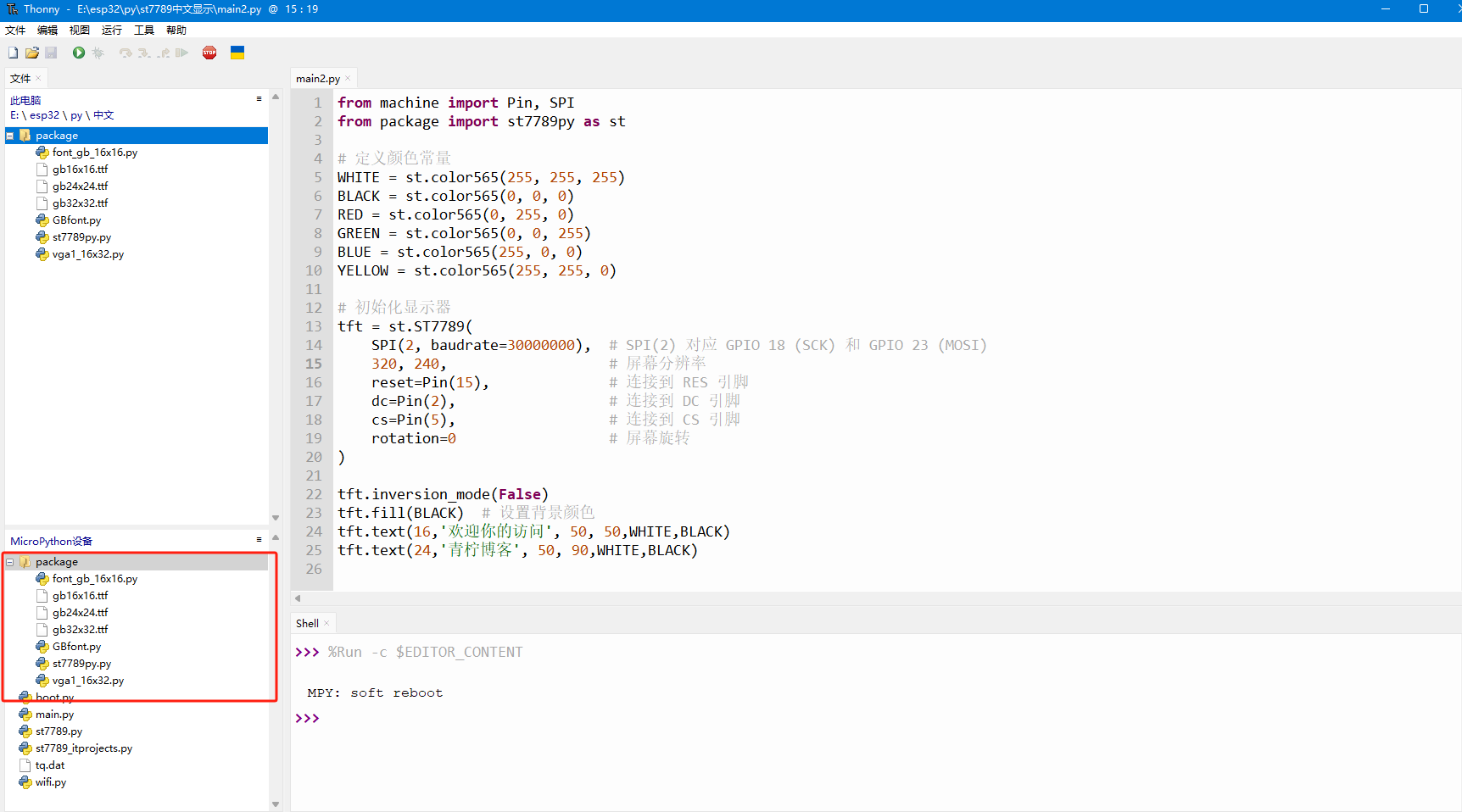

安装库文件

20240721150749479-image



初始化代码

from machine import Pin, SPI
from package import st7789py as st

# 定义颜色常量
WHITE = st.color565(255, 255, 255)
BLACK = st.color565(0, 0, 0)
RED = st.color565(0, 255, 0)
GREEN = st.color565(0, 0, 255)
BLUE = st.color565(255, 0, 0)
YELLOW = st.color565(255, 255, 0)

# 初始化显示器
tft = st.ST7789(
    SPI(2, baudrate=30000000),  # SPI(2) 对应 GPIO 18 (SCK) 和 GPIO 23 (MOSI)
    320, 240,                   # 屏幕分辨率
    reset=Pin(15),              # 连接到 RES 引脚
    dc=Pin(2),                  # 连接到 DC 引脚
    cs=Pin(5),                  # 连接到 CS 引脚
    rotation=0                  # 屏幕旋转
)

tft.inversion_mode(False)
tft.fill(BLACK)  # 设置背景颜色
tft.text(16,'欢迎你的访问', 50, 50,WHITE,BLACK)
tft.text(24,'青柠博客', 50, 90,WHITE,BLACK)
